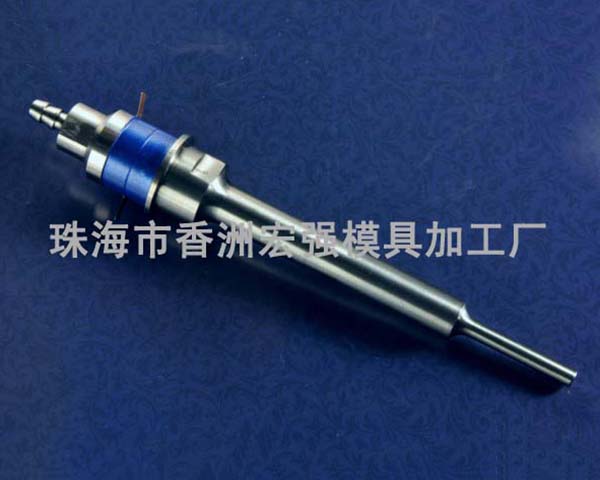

超聲波換能器是一種將電能轉換為機械振動（聲波）或?qū)⒙暡ㄞD(zhuǎn)換為電能的設備。廣泛應用于超聲波清洗、超聲波檢測、醫學成像等領域。以下是超聲波換能器的工作原理及設計要素的詳細解析：

1. 超聲波換能器的工作原理

1.1. 基本原理

超聲波換能器的基本工作原理涉及以下幾個方面：

電-聲轉換：通過壓電效應將電信號轉換為超聲波（聲波），或者通過壓電效應將超聲波轉換為電信號。壓電效應是指某些材料在受力時會產生電荷，或在施加電場時發生機械變形的現象。

聲-電轉換：將超聲波的機械振動轉換為電信號，用于信號處理和分析。

1.2. 主要組成部分

壓電材料：這是換能器的核心部分，用于實現電信號與聲波之間的轉換。常見的壓電材料包括PZT（鉛鋯鈦酸鹽）、PVDF（聚偏氟乙烯）等。

換能器結構：換能器的結構通常包括壓電元件、背板、前面板（通常為發射端）等。結構設計會影響換能器的效率和性能。

匹配層：通常在換能器的壓電元件和聲學介質之間添加匹配層，以提高聲波的耦合效率。

阻尼材料：用于減少振動產生的回聲和不必要的共振，提升信號的清晰度。

2. 超聲波換能器的設計要素

2.1. 壓電材料的選擇

材料類型：常用的壓電材料有PZT、PVDF、晶體等。PZT具有高壓電常數和強度，適合高功率應用；PVDF具有柔韌性和較好的高頻特性，適合柔性和低功率應用。

材料厚度：材料的厚度決定了換能器的共振頻率。薄層材料適用于高頻應用，厚層材料適用于低頻應用。

2.2. 頻率與波長

工作頻率：設計換能器時需要確定其工作頻率。超聲波換能器的頻率范圍從幾千赫茲到幾百萬赫茲（MHz）不等。頻率決定了換能器的應用場景，如超聲波通常在2-20 MHz范圍內。

波長控制：波長由頻率和聲速?zèng)Q定。換能器的尺寸和形狀需要與波長匹配，以確保輻射效果和探測能力。

2.3. 換能器結構設計

幾何形狀：常見的幾何形狀包括圓形、矩形、環形等。不同形狀會影響聲波的發射模式和方向性。

背板設計：背板的設計對于換能器的性能非常重要。它可以提供支持和穩定性，并幫助控制聲波的方向性和輻射模式。

2.4. 匹配層設計

聲阻抗匹配：匹配層的作用是減少壓電材料和介質之間的聲阻抗不匹配，提高聲波的傳輸效率。

材料選擇：匹配層材料需要根據壓電材料和聲學介質的聲阻抗進行選擇，常用材料有聚合物和陶瓷。

2.5. 阻尼材料

功能：阻尼材料用于減少不必要的振動和噪聲，提升信號的質量和分辨率。

選擇：選擇合適的阻尼材料可以改善換能器的性能，常用材料有橡膠、泡沫等。

2.6. 電氣設計

驅動電路：設計匹配的電驅動電路，以適應換能器的工作頻率和功率需求。驅動電路的設計需要考慮到諧振頻率、功率放大和信號處理。

信號處理：對于接收功能的換能器，需要設計合適的信號處理電路以提高信號的清晰度和準確性。

3. 設計實例

3.1. 醫院超聲換能器

壓電材料：通常選用PZT陶瓷或PVDF薄膜。

頻率范圍：設計在2-20 MHz范圍內。

結構：通常使用陣列設計以提高分辨率和成像能力。

3.2. 工業超聲換能器

壓電材料：可選用PZT陶瓷，以承受高功率輸出。

頻率范圍：通常為20 kHz到1 MHz，用于材料檢測和清洗。

結構：設計為圓形或矩形，結合匹配層和阻尼材料以優化性能。

總結

超聲波換能器的設計涉及多個要素，包括壓電材料的選擇、頻率和波長控制、換能器的結構設計、匹配層和阻尼材料的應用、電氣設計等。理解這些設計要素并合理應用，可以確保換能器在不同應用場景中的性能和穩定性。通過優化這些設計要素，可以實現高效的超聲波轉換和高質量的信號處理。
